施工手順

本工法の標準施工フロー

(なお、点線で記した工種は必要な場合に別途考慮します。)

本工法の標準施工フロー

各施工手順の説明

1.準備工

施工直前に、当該現場の各人孔内・宅マス内を最終チェックし、作業開始に問題ないことを確認します。また、施工区間内のその他の状況を確認します。

2.特殊ポンプ設置工

吸水するマンホールおよび宅マスに近接した箇所に特殊ポンプを設置します。

特殊ポンプ設置工(本管)

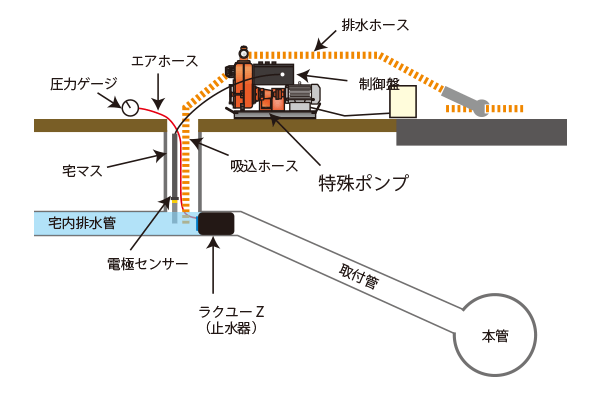

特殊ポンプ設置工(取付管)

3.迂回配管設置工

事前調査工により決定した配管ルート(排水側)に、最適な仮管を配管します。

迂回配管設置工のイメージ図(本管)

迂回配管設置工のイメージ図(取付管)

4.通水器設置工

本管および取付管の止水箇所に、通水器(ラクユーZ)を設置します。

通水器設置工のイメージ図(本管)

通水器設置工のイメージ図(取付管)

5.排水管理工

水替期間内に行う本管および取付管の仮配管の管理作業を指します。

6.運転管理工

水替期間内において、水替システム全体が問題なく稼働しているかを点検するため定期的に巡回監視する作業を指します。

8.通水器撤去工

本体工事が終了後、はじめに通水器の撤去作業を行い、供用を再開させます。

通水器撤去工のイメージ図(本管)

9.迂回配管撤去工

現場周辺への漏水に注意しながら、仮配管の撤去作業を行います。

迂回配管撤去工のイメージ図(本管)

10.特殊ポンプ撤去工

マンホールおよび宅マス付近に設置した特殊ポンプを撤去します。

特殊ポンプ撤去工のイメージ図(本管)

11.片付け

作業範囲の清掃、工具類等の置き忘れがないようチェックする。とりわけ、人孔内に残置したものがないか確認します。

人孔改造や管の埋設をした場合は、復旧作業を行います。
